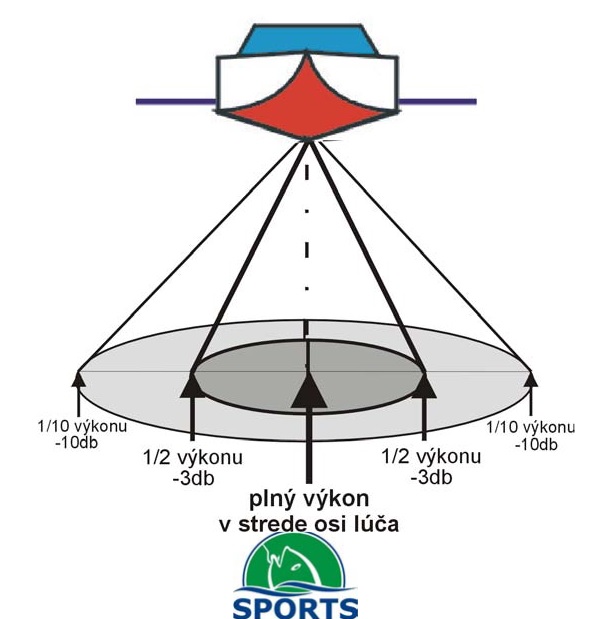

Výkon sa najprv meria v strede alebo inak povedané v osi kužeľa a potom sa porovnáva s výkonom, keď sa vzďaľujete od stredu. Keď výkon klesne na polovicu (alebo -3 dB[decibely] v elektronickom vyjadrení), meria sa uhol od tejto stredovej osi. Celkový uhol od bodu -3db na jednej strane osi k bodu -3db na druhej strane osi sa nazýva uhol kužeľa.
Sonda Tripleshot má tri snímania v jednom:
|

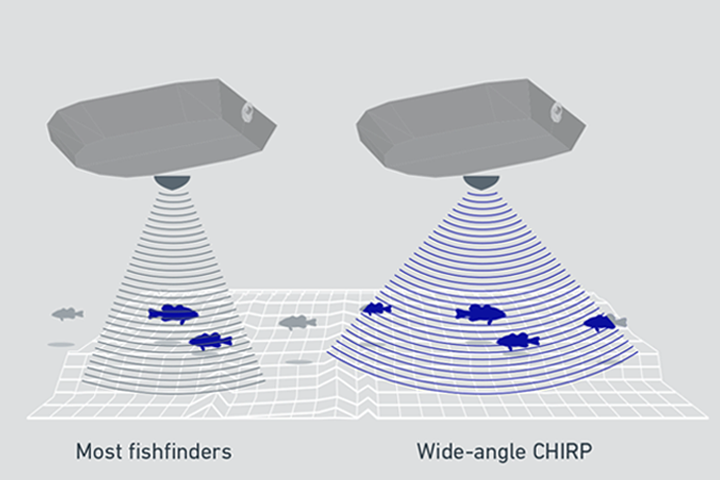

Klasické snímanie Wide angle 200kHz/High Chirp v sonde Tripleshot – porovnanie s bežným snímaním
|
|
SideScan
|
|

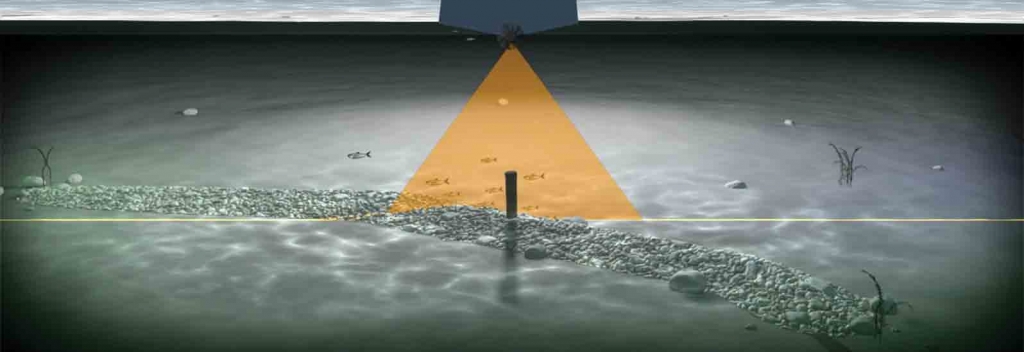

DownScan
|
|

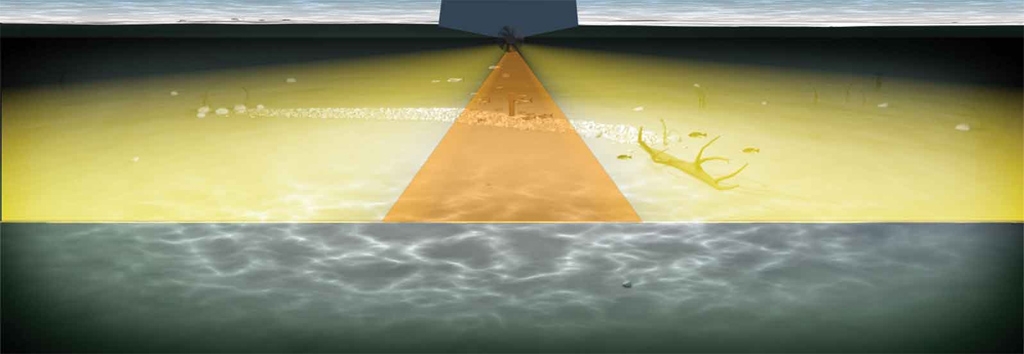

SideScan a DownScan súčasne
|
|

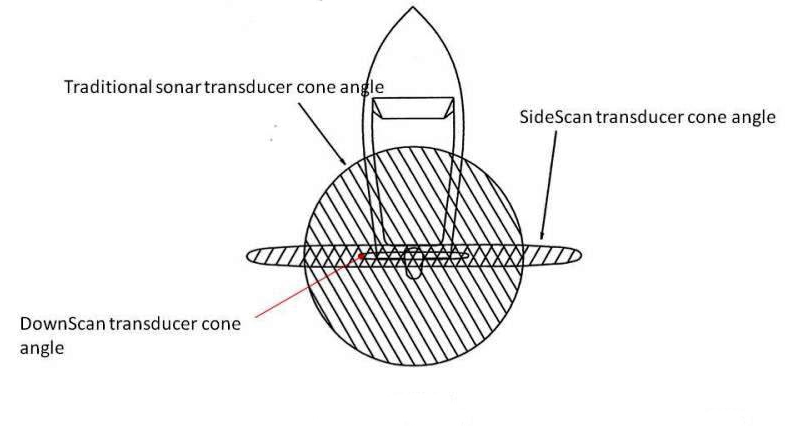

Všetky snímania súčasne
|
Popis a animácie ako sníma sonar - pozrite tu
Parametre sondy TripleShot
- Veľmi široký uhol snímania sondy 200kHz, High Chirp 44° pri -3dB, max. pokrytie do 120°
- Down Scan 455kHz 55°/2,5°
- Down Scan 800kHz 35°/0,5°
- Side Scan 455kHz 55°/0,8°
- Side Scan 800kHz 35°/0,5°
- Hĺbkový dosah sondy 200kHz, High Chirp 152m
- Down Scan 455kHz 91m
- Down Scan 800kHz 46m
- Side Scan 455kHz 183m
- Side Scan 800kHz 91m
- Max. rýchlosť 105,5km/h
- Meranie teploty
Animácia a predstavenie ako sníma klasické sonarové snímanie a DownScan
a bočné snímanie SideScan
