Ako prepojiť geodetický GPS prístroj so sonarom cez NMEA protokol

Plánujete zber presných batymetrických dát a mapovanie dna s centimetrovou presnosťou? Prepojenie profesionálneho geodetického GNSS/GPS prístroja so sonarom Lowrance vyžaduje správnu konfiguráciu rozhrania NMEA a spoľahlivé káblové zapojenie. Pozrite si podrobný návod, ako na to, ktoré modely sú kompatibilné a ako správne prepojiť sériový port RS-232 s kabelážou sonaru.

Na úspešné prepojenie sonaru s geodetickým GNSS/GPS prijímačom potrebujete kompatibilné hardvérové zariadenia, správne rozhranie NMEA a presnú schému zapojenia káblov. Tento odborný článok slúži ako detailný technický návod a nadväzuje na náš hlavný rozcestník: Lowrance sonary a live sondy: Sprievodca kompatibilitou, nastavením a riešením problémov z praxe

1. Čo je potrebné na prepojenie sonaru a GNSS?

Keďže bežné sonary zatiaľ nedisponujú bezdrôtovou technológiou na prenos geodetických dát pre GNSS, jedinou spoľahlivou cestou je káblové prepojenie pomocou protokolu NMEA 0183. Pre úspešnú konfiguráciu batymetrického systému musíte splniť dve základné podmienky:

1. Kompatibilný sonar Lowrance s podporou NMEA: Musí mať priame pripojenie NMEA 0183 alebo staršie rozhranie vyriešené cez pripojenie k sieti NMEA 2000 v kombinácii so základným sieťovým kitom a prechodovým modulom NMEA 2000 / NMEA 0183 interface.
2. Geodetický GNSS prijímač so sériovým portom: Prístroj musí plne podporovať dátový výstup cez sériový port (štandard RS-232) a odosielanie geodetických dát v reálnom čase.

2. Ktoré sonary Lowrance podporujú prepojenie s geodetickým GPS?

Z aktuálnej ponuky na trhu vyhovujú týmto prísnym technickým kritériám dva modelové rady značky Lowrance:

• Lowrance Elite FS: Pre úspešné fungovanie a zber dát vyžaduje zapojenie cez základný kit siente NMEA 2000 v kombinácii s prechodovým NMEA 0183 rozhraním (interface). Kompletnú ponuku prístrojov nájdete tu: ponuka Lowrance Elite FS

• Lowrance HDS (napr. najnovší rad HDS Pro): Tieto prémiové GPS sonary majú obrovskú výhodu v tom, že majú rozhranie NMEA 0183 integrované priamo na svojej napájacej kabeláži, čo výrazne zjednodušuje celý proces montáže a zapojenia v teréne. Ponuku nájdete tu: ponuka Lowrance HDS

3. Vzorová schéma zapojenia (Topcon GRS-1 + Lowrance HDS)

Ako modelový príklad vysokej presnosti slúži fyzické prepojenie sériového portu RS-232 geodetického prístroja Topcon GRS-1 s odhalenou kabelážou NMEA 0183 sonaru Lowrance HDS / HDS Pro.

Poznámka: Presné zapojenie pinov na strane geodetickej antény vždy overte podľa priloženej technickej dokumentácie k NMEA 0183 interface a z manuálu k prístroju Topcon GRS-1. Spravidla sa využíva pin 2 (TXD) a pin 5 (GND) na štandardnom konektore DB9.

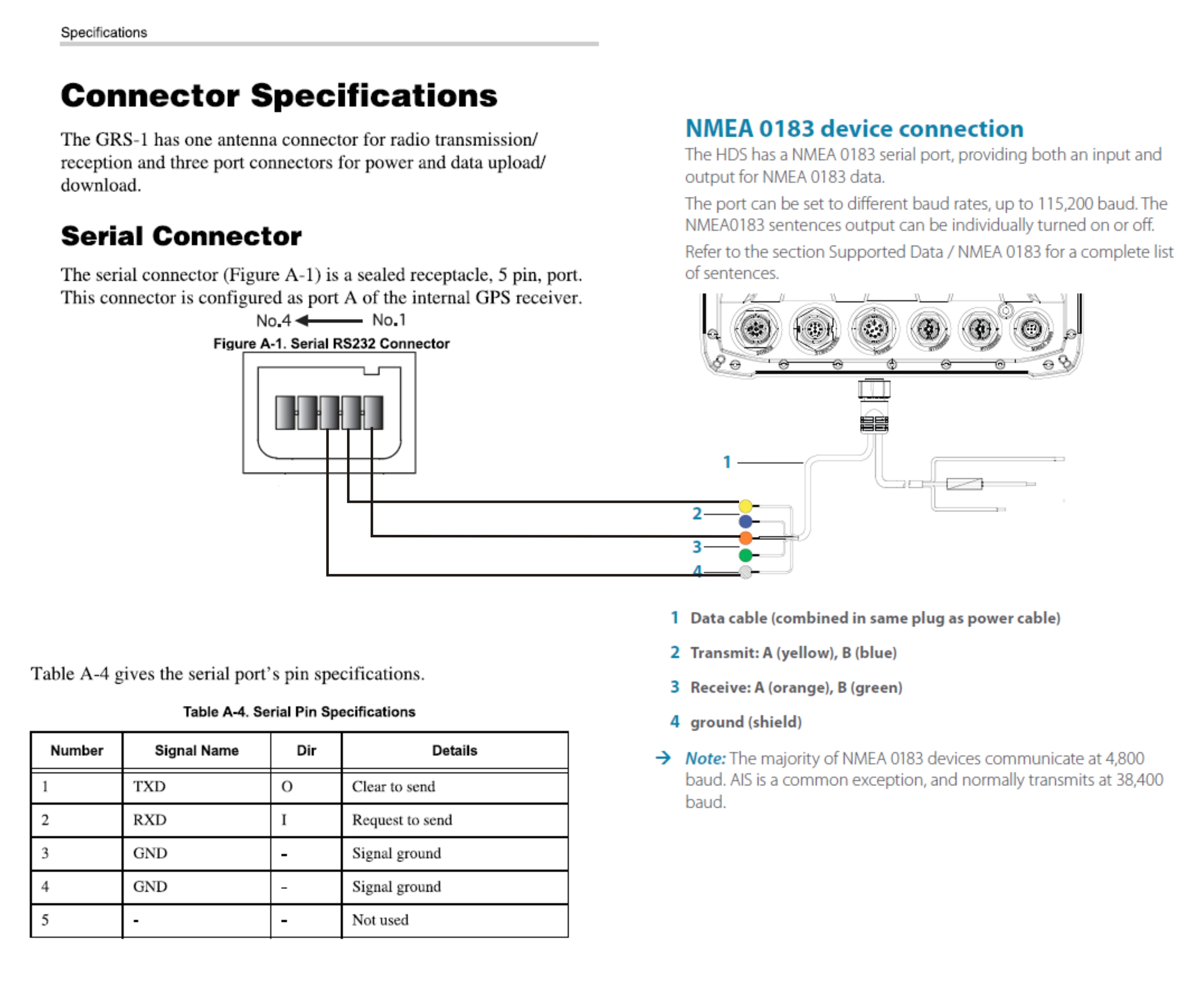

Obrázok 1: Technická špecifikácia konektorov a zapojenia farebných vodičov pre NMEA 0183 spojenie prístrojov Topcon a Lowrance.

Potrebujete kompletnú dokumentáciu do terénu?

📎 Stiahnuť schému zapojenia pinov a kabeláže (PDF) Formát: PDF (Dokumentácia pre NMEA 0183 interface a sériový port RS-232)

4. Postup nastavenia, výber NMEA viet a overenie komunikácie

Po fyzickom prepojení káblov je nutné softvérovo zladiť obe zariadenia, aby prebiehal korektný prenos batymetrických údajov:

1. Nastavenie GNSS prístroja (Topcon): V konfiguračnom terénnom softvéri zapnite výstup dát (NMEA Output) na príslušnom sériovom porte (COM). Nastavte prenosovú rýchlosť (Baud Rate) – štandardne 4800 (RS-232 štandard) alebo 38400 bps. Kľúčové je povoliť odosielanie vety $GPGGA (údaje o 3D polohe a RTK fixu) a voliteľne $GPRMC alebo $GPGLL.
2. Nastavenie Sonaru (Lowrance): V menu prístroja prejdite do Nastavenia > Sieť > NMEA 0183. Zvoľte rovnakú prenosovú rýchlosť (Baud Rate) ako na vašom GNSS prijímači a aktivujte príjem správ.
3. Kontrola prenosu dát: Na obrazovke sonaru Lowrance skontrolujte stav satelitov a zdroj GPS. Ak sa namiesto interného GPS prijímača zobrazia externé súradnice s vysokou geodetickou presnosťou z vašej antény, prepojenie prebehlo úspešne a môžete začať presné mapovanie vodnej plochy.
